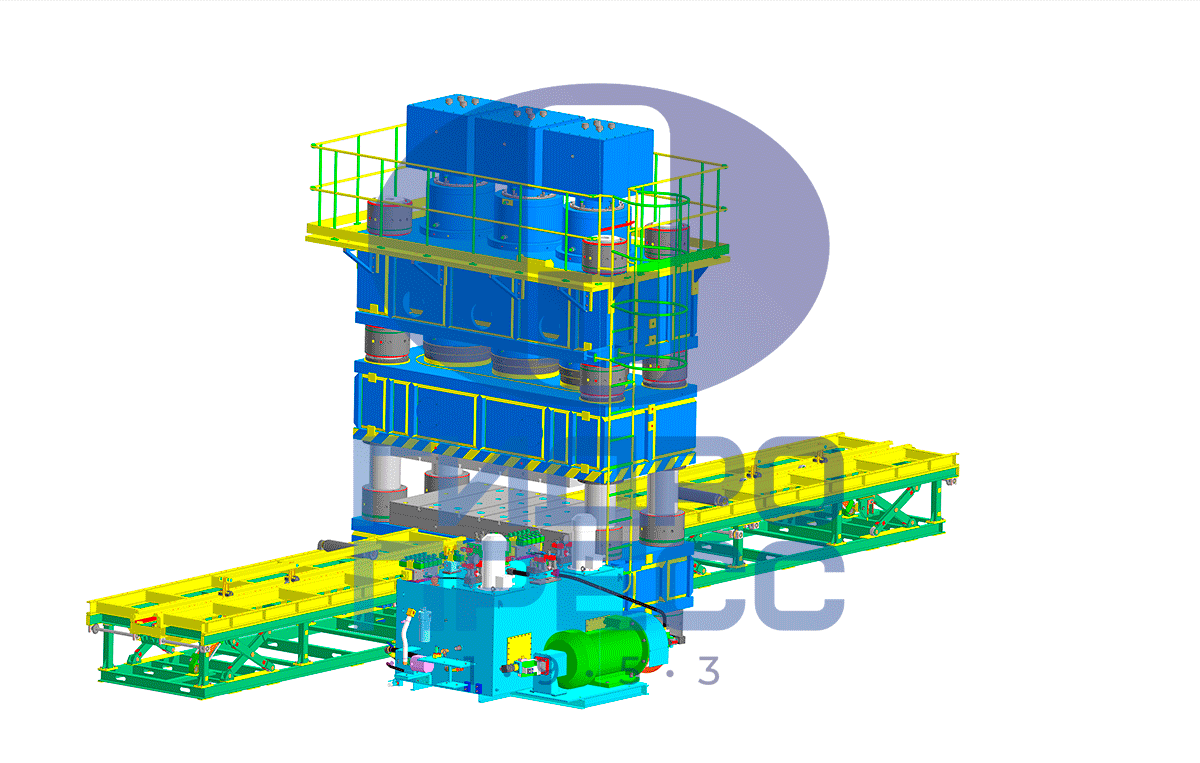

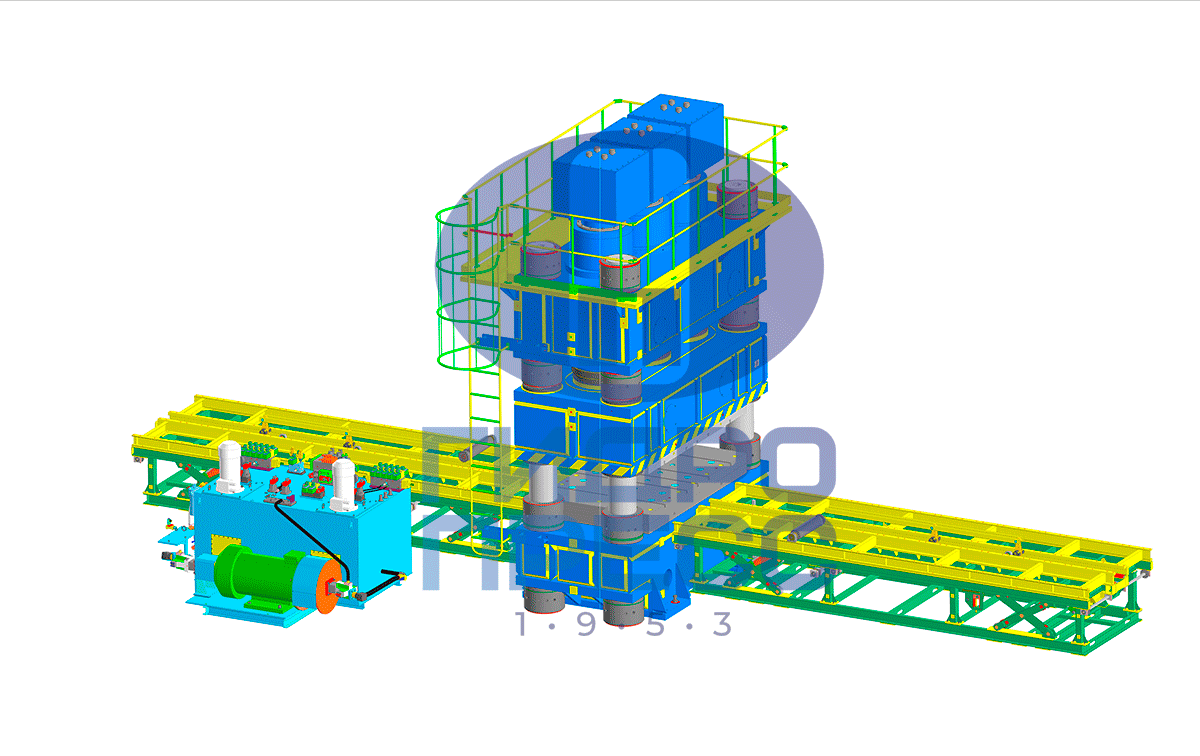

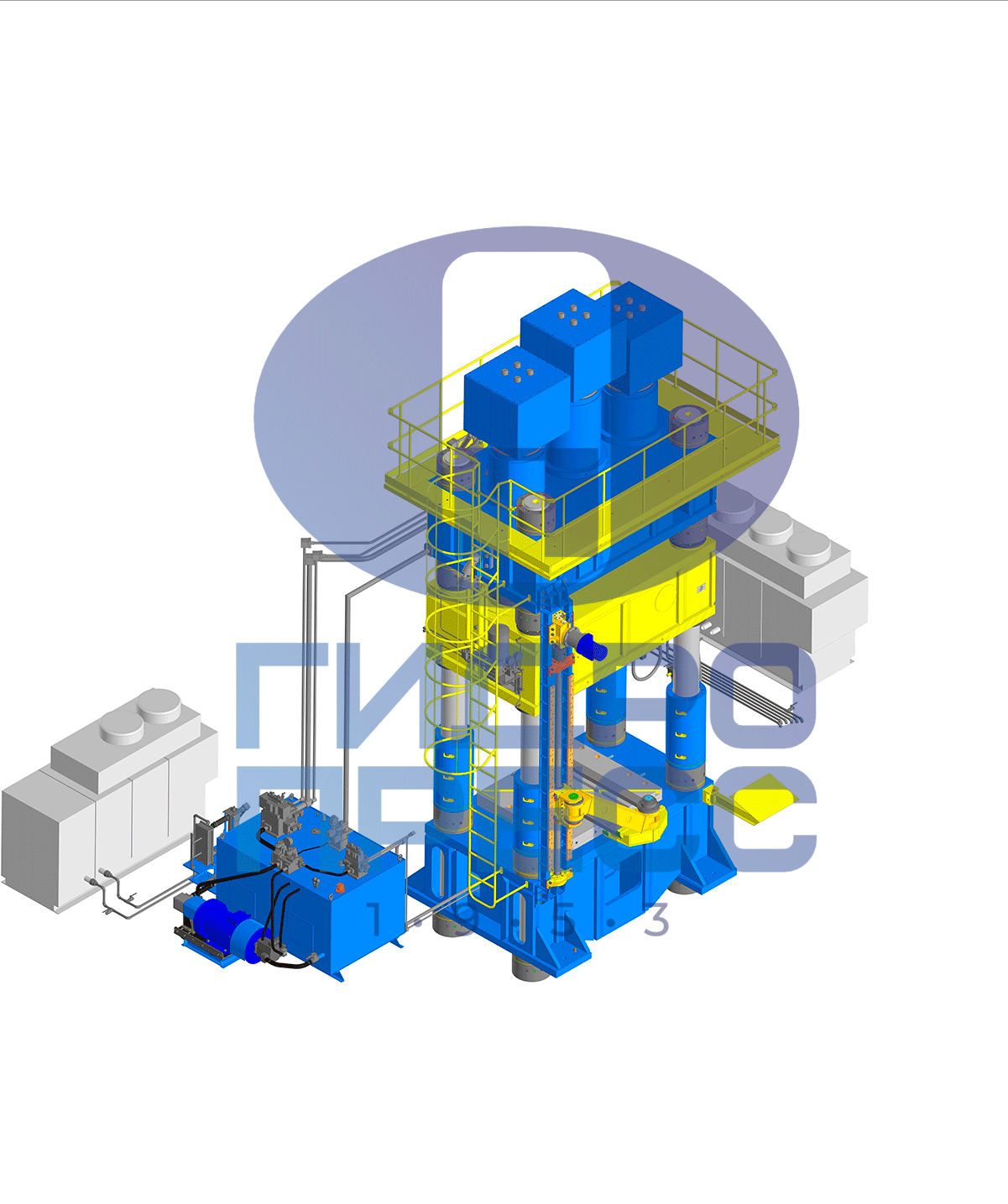

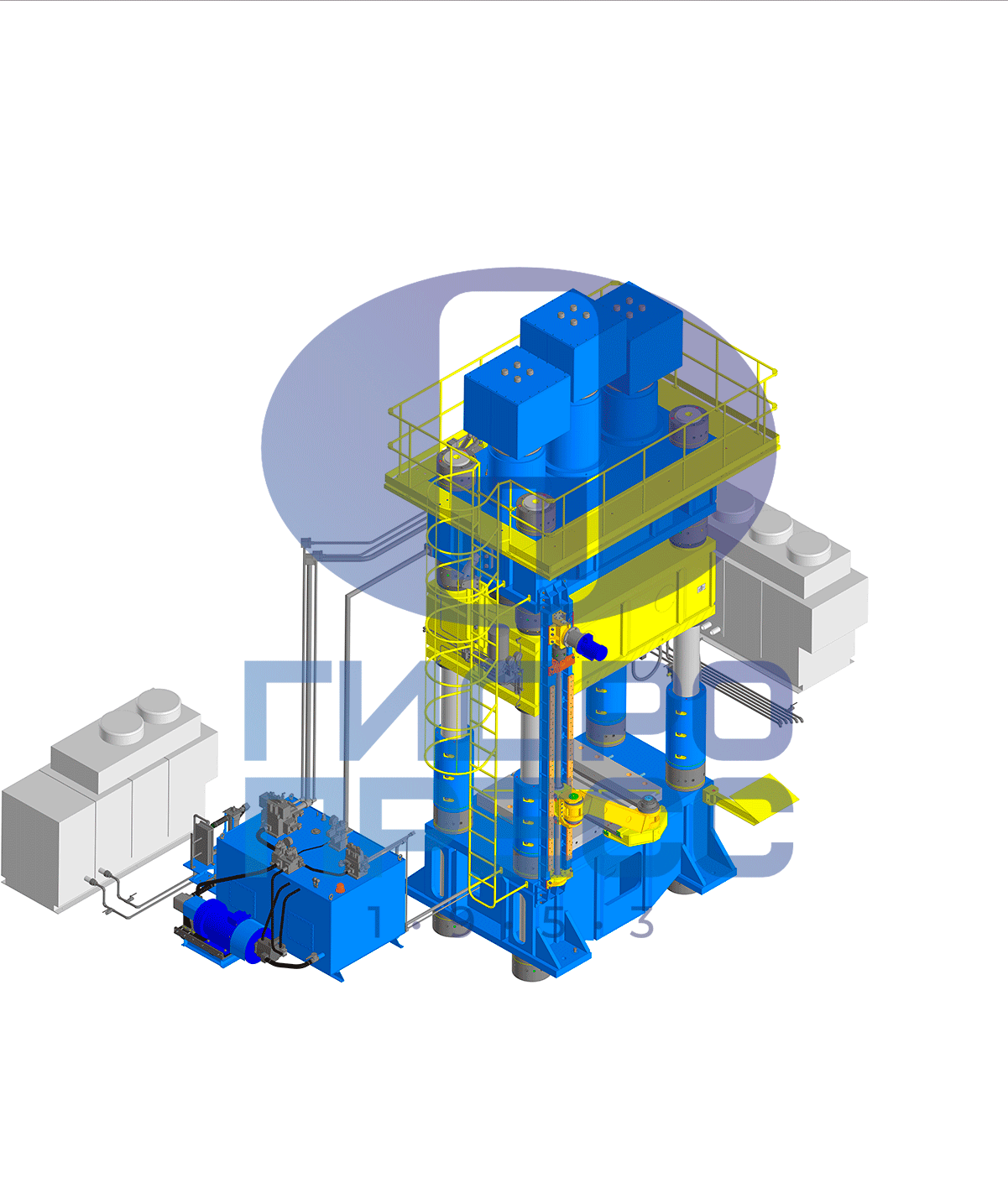

Пресс гидравлический усилием 630 кН модели 5128

Описание

Оборудование предназначено для прессования изделий из пластмасс и других неметаллических материалов, а также могу использоваться для различных штамповочных и гибочных работ.

Конструкция пресса.

Пресс четырехколонный с верхним давлением, с индивидуальным масляным приводом. Верхняя траверса станины соединена в жесткую конструкцию с помощью четырех колонн и стяжных гаек. Выталкиватель расположен соосно оси пресса.

Описание работы пресса.

Наладочный – все движения исполнительных механизмов происходят при нажатии соответствующих кнопок;

Полуавтоматический – автоматический контроль  времени выдержки в диапазоне от 0 до 1440 мин, автоматические подпрессовки при усилии от 20 до 80% номинального.

Системы управления.

Гидравлическая система выполнена в виде отдельно стоящего бака, соединенного трубами, либо рукавами высокого давления с гидроаппаратурой и элементами пресса. Имеет различную клапанную аппаратуру и насосное оборудование, которые обеспечивают движение рабочей жидкости в замкнутой гидросистеме для работы пресса.

Электрическая система управления выполненеа на базе промышленного программируемого логического контроллера (ПЛК). С использованием компонентов релейной и силовой защиты электрооборудования (электроустановок), обеспечивающих управление прессом и безопасность работы.

Техническая документация. Соответствие требованиям ГОСТ, ТУ.

Оборудование комплектуется комплектом технической и эксплуатационной документации в следующем объеме:

- фундаментное задание с указанием всех присоединительных размеров, а также с указанием объемов и характеристик необходимых энергоресурсов для подведения;

- паспорт оборудования;

- руководство по эксплуатации;

- гарантийный талон;

- декларация ТР ТС.

Оборудование соответствует:

- ГОСТ Р 54125-2010 (ИСО 12100:2010) Безопасность машин и оборудования. Принципы обеспечения безопасности при проектировании

- Технический регламент Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования»

- ГОСТ 12.4.040-78 «Система стандартов безопасности труда. Органы управления производственным оборудованием. Обозначения»;

- ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

- ГОСТ 12.1.003-83 «Система стандартов безопасности труда. Шум. Общие требования безопасности»;

- ГОСТ 8200-87 «Прессы гидравлические для изготовления изделий из пластмасс. Параметры и размеры. Нормы точности»;

- ГОСТ 15961-89 «Машины кузнечно-прессовые. Общие требования к условиям и методам измерения точности».

Шеф монтажные, пусконаладочные работы.

Шеф-монтажные и пусконаладочные работы (далее – Работы) проводятся на территории Заказчика  в течение 30-ти рабочих дней  с момента уведомления о готовности площадки для монтажа.   Заказчик обеспечивает Работы необходимыми квалифицированными специалистами, а так-же оборудованием, инструментом и  грузоподъемными механизмами.

По итогу проведения Работ проводится инструктаж специалистов заказчика по работе на оборудовании и подписывается Акт ввода оборудования в эксплуатацию.
